产品名称: SWF(A)高效低噪声混流风机
广泛试用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所
详细信息:
一、特性及应用
SWF系列风机应用子午加速方法和“准三元”流动理论设计,采用直线形外筒、锥形轮毂、扭曲翼形叶片、进风口加置集流器或弧形消音器的结构形式。压力教同机号轴流风机高,风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点。其中双速风机可根据试用工况要求通过变速来调整所需风量、风压。

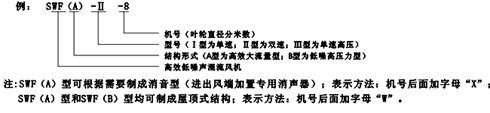

二、型号说明


三、性能参数表

SWF(A)-Ⅰ型、Ⅱ型(单、双速)
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
4
1450
4302
3636
3053
143
175
212
0.37
/
71
53
4.5
1450
4552
4040
3392
207
216
265
0.55
/
73
65
5
1450
7433
6664
5252
220
278
326
1.1
/
77
77
6
1450
10000
8900
8121
200
262
326
1.5
/
79
96
7
1450
18800
15319
11780
329
370
470
3.0
4/3
82
143
960
12050
10140
7799
124
162
206
1.1
73
130
8
1450
41256
35380
28148
560
667
872
11
11/9
91
272
960
25467
24241
8636
193
292
382
4.0
82
218
8.2
1450
46066
42370
34709
539
754
926
11
11/9
91
280
960
30499
28052
22979
236
331
436
4.0
84
226
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
9
1450
56666
51590
48044
644
845
981
18.5
22/18.5
92
390
960
34206
32056
27174
282
370
430
5.5
86
295
10
1450
66541
61321
55758
704
751
804
22
22/18.5
93
438
1450
44054
40598
36916
228
329
371
7.5
86
365
11
1450
73601
68629
63812
709
789
843
22
22/18.5
94
500
960
48729
46099
43572
310
346
370
11
86
445
12
960
85723
81093
76031
763
837
886
30
25/12
95
700
720
64292
60820
57226
429
471
498
15
91
650
13
960
95420
90270
84933
785
857
904
30
30/15
95
740
720
71565
67702
63699
441
482
508
15
91
690

注:双速风机的重量参考同号中高速风机的重量。

SWF(A)-Ⅲ型
机号
风量
(m3/h)
风压
(Pa)
转速
(rpm)
功率
(kW)
噪声
dB(A)
重量
Kg
3
4000
3370
3000
560
650
800
2900
2.2
73
67
4
6801
6221
5688
710
880
950
2900
4.0
78
101
4.5
8731
8159
7561
720
840
960
2900
5.5
80
111
5
13110
12410
11342
750
850
960
2900
5.5
83
121
6
19230
18220|
17210
780
850
960
2900
7.5
85
156
7
31380
29880
27330
600
810
980
1450
11
92
272
机号
风量
(m3/h)
风压
(Pa)
转速
(rpm)
功率
(kW)
噪声
dB(A)
重量
Kg
8
37350
35380
33210
800
820
1000
1450
15
91
322
9
46138
41590
37310
780
950
1000
1450
18.5
92
397
10
51821
48152
45032
780
980
1450
18.5
93
460
11
59521
56659
53530
800
980
1100
1450
22
94
544
12
68358
65158
62058
800
980
1100
960
22
95
635
13
84386
80368
76280
880
990
1120
960
30
95
736

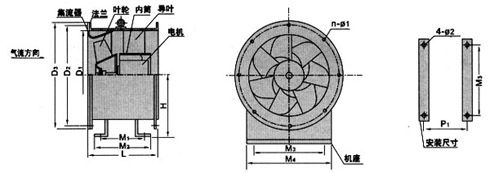

四、SWF(A)型风机外形尺寸表(单位:mm)


SWF(A)-Ⅰ型

机 号
D1
D2
D3
L
M1
M2
M3
M4
H
n-Φ1
4-Φ2
4
410
444
474
400
250
290
200
300
258
6-8.5
Φ12.5
4.5
460
494
524
420
250
290
300
400
289
6-8.5
Φ12.5
5
510
549
584
490
360
400
300
400
316
12-10.5
Φ12.5
6
610
656
696
550
380
420
400
500
378
12-10.5
Φ12.5
7
710
756
796
600
380
420
500
600
428
12-10.5
Φ14.5
8
810
876
896
740
540
580
500
600
487
12-10.5
Φ14.5
8.2
830
876
916
740
540
580
500
600
498
12-10.5
Φ14.5
9
910
956
996
750
540
600
600
700
549
14-10.5
Φ16.5
10
1010
1056
1096
870
560
640
600
700
595
14-10.5
Φ16.5
11
1110
1158
1198
870
560
660
700
800
645
14-10.5
Φ16.5
12
1210
1258
1298
1050
560
660
800
900
700
14-12.5
Φ16.5
13
1310
1363
1408
1050
580
680
900
1000
757
16-12.5
Φ16.5

SWF(A)-Ⅱ(Ⅲ)型

机 号
D1
D2
D3
L
M1
M2
M3
M4
H
n-Φ1
4-Φ2
3
310
344
374
460
250
290
200
240
203
6-8.5
Φ12.5
4
410
444
474
540
380
420
300
400
258
6-8.5
Φ12.5
4.5
460
494
524
600
380
420
300
400
289
6-8.5
Φ12.5
5
510
549
584
600
380
420
300
400
316
8-10.5
Φ14.5
6
610
656
696
600
380
420
400
500
378
10-10.5
Φ14.5
7
710
756
796
680
540
580
500
600
428
10-10.5
Φ14.5
8
810
856
896
880
580
620
500
600
487
12-10.5
Φ14.5
8.2
830
876
916
880
580
620
600
600
500
12-10.5
Φ16.5
9
910
956
996
950
580
640
600
700
540
14-10.5
Φ16.5
10
1010
1056
1096
1020
580
640
700
700
595
14-10.5
Φ16.5
11
1110
1158
1198
1050
580
640
800
800
645
14-10.5
Φ16.5
12
1210
1258
1298
1050
580
660
900
900
700
14-12.5
Φ16.5
13
1310
1363
1408
1150
580
680
1000
1000
757
16-12.5
Φ16.5

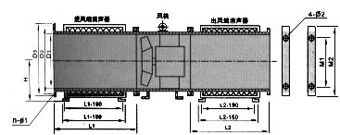

五、SWF(A)型风机配带消声器外形尺寸表[配带图示消声器后风机可降噪声约8-20dB(A)]
(单位:mm)
机 号
进风端消声器L1
出风端消声器L2
3-6
500、750、1000
500、750、1000
7-10
750、1000、1250
750、1000、1250
11-15
1000、1250、1500
1000、1250、1500
注:消声器长度可根据用户要求及消声量选取.除表中规定尺寸外,也可选择所需尺寸。
